کابل شبکه سولید SFTP CAT6E+ UV PROTECTED / PE 95% High Shield

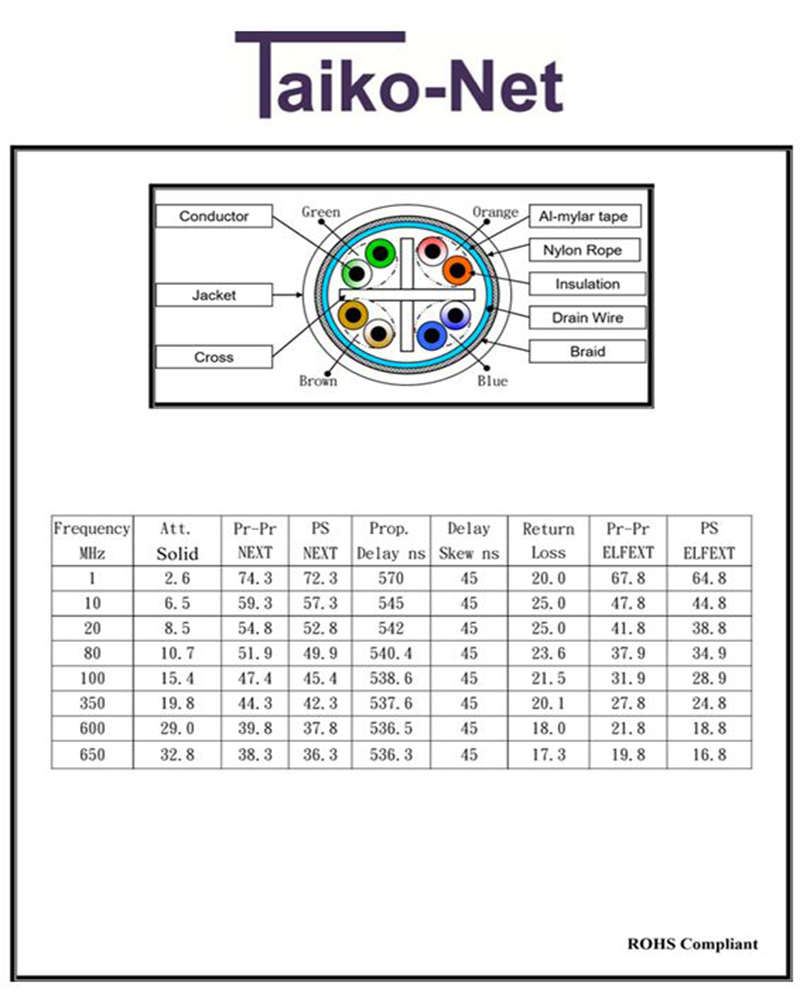

مشخصات کابل شبکه سولید  شیلد بالا SFTP Cat6 Plus UV/ PE 95%  تایکونت

UL 444 & CSA-C22.2 No.214: Type CM, 23AWG x 4P

ISO/IEC 11801: کابل افقی (کنداکتور سولید) TN-CSFUVPE6E

1. کنداکتور: مس برهنه سولید (1 x AWG23)
2. عایق: HDPE(CMI-75E) (FOAMED)

میانگین حداقل ضخامت: 0.28 mm

حداقل ضخامت: 0.25mm

قطر عایق: 1.2mm

3. کد رنگ:

زوج 1:آبی و سفید/آبی

زوج 2:نارنجی و سفید/نارنجی

زوج 3:سبز و سفید/سبز

زوج 4: قهوه ای و سفید/ قهوه ای

4. شیلد: سیم کشانه (کنداکتور مس قلع اندود شده) 1/0.50mm TC و نوار آلومینیوم- مایلار50u”x25mm

پوشش 95% بافت مس قلع اندود شده (14×16/0.10mm)

5. روکش: PE UV مشکی -40℃~80℃

میانگین حداقل ضخامت: 0.585 mm

حداقل ضخامت: 0.485 mm

قطر کلی  تقریبی: 8.1mm +/- 0.3mm

درجه حرارت: (+60℃ － -40℃)

6. ملزومات الکتریکی: (متراژ کابل : 100 متر)

امپدانس مشخصه (ZO): 85～115Ω (1～250 MHz)

عدم توازن ظرفیت مقاومت DC: 5％

عدم توازن ظرفیت زوج به زمین: 330 pF/100M Max

مقاومت کنداکتور: 7.32Ω/ 100M

ظرفیت متقابل: 5.6 pF/m Max

آزمایش جرقه ای: 2.5KV

میزان اسمی سرعت انتشار (NVP): 76 %

نام محصول: کابل شبکه سولید SFTP CAT6E+ UV PROTECTED / PE 95% High Shield

استانداردها:

شناسه محصول: TN-CSFUVPE6E
رنگ کابل: مشکی
نوع روکش: UV
نوع کاربری: Outdoor
هدروم تست فلوک: 6.3 dB
استانداردها: ．UL/CSA Listed, CMR
．ANSI/TIA/EIA 568-B Category 5
．ISO/IEC-11801
．NEMA WC 63.1
متراژ: 305 متر
کشور سازنده: تایوان

مشخصات شیلد:

Drain wire(tinned copper conductor) 1/0.50mm TC and aluminum-mylar tape 50u”x25mm coverage 95 % tinned copper braid (14×16/0.10mm)

مشخصات جکت :

.  -40℃~80℃ PE UV BLACK COLOR

Min. Avg. Thickness: 0.585 mm;

Min. Thickness: 0.485 mm

Approximate O.D.: 8.1mm +/- 0.3mm
