کابل Cat5e UTP تایکونت در رنگهای مختلف

مشخصات برای کابل شبکه سولید Cat5e UTP 350Mhz   هایپردیتا 1000 شماره مشخصات: TN-CSF5E

U UL 444 & CSA-C22.2 No.214: Type CM, 24AWG x 4P

ANSI/TIA-568-C.2: کابل افقی (کنداکتور سولید)

1.کنداکتور: مس سولید برهنه (1/0.51+/-0.004 mm)

2.عایق: HDPE (CMI-75E)

میانگین حداقل ضخامت: 0.178 mm

حداقل ضخامت: 0.153 mm

3.کد رنگ: 4 زوج پیچ شده پیشرفته در سطح Cat6

زوج 1:آبی و سفید/آبی

زوج 2:نارنجی و سفید/نارنجی

زوج 3:سبز و سفید/سبز

زوج 4: قهوه ای و سفید/ قهوه ای

4.روکش: ترکیب پی وی سی 75℃ PVC (CMI-80S)

میانگین حداقل ضخامت:  0.60 mm

حداقل ضخامت: 0.50mm

قطر کلی تقریبی: 5.2 mm +/- 0.3mm

درجه حرارت: (+75℃ ~ -30℃)

5.ملزومات الکتریکی: (متراژ کابل : 100 متر)

امپدانس مشخصه (ZO): 85～115Ω (1～350MHz)

عدم توازن ظرفیت مقاومت DC: 5％

عدم توازن ظرفیت زوج به زمین: 330 pF/100M Max

مقاومت کنداکتور: 9.38Ω / 100M  20℃ Max

ظرفیت متقابل: 5600 pF/100m Max

آزمایش جرقه ای: 2.5KV

میزان اسمی سرعت انتشار (NVP): 69 %

سازگار با ROHS

کابل UTP Cat5e+ 24AWG SOLID
استانداردها :
اولین کابلی که درای شش استاندارد و گواهی نامه های بین الملی که به شرح زیر می باشد

طول کابل 305 متر می باشد .
ساخت کشور تایوان میباشد و روی خود کابل Made In Taiwan پرینت شده است .

کاربرد
.ANSI X3T9.5 TP-PMD (FDDI)
.Proven support for Gigabit
Ethernet/1000BASE-T/IEEE 802.3ab
.ATM PMD 155 Mbps
.IEEE 802.3 Fast Ethernet
10 Base-T 100 Base-T4 100 Base-X
.IEEE 802.5
4/16 Mbps Token Ring
.IEEE 802.12
100 Base-VG
ISO/IEC 11801, TIA/EIA 568-

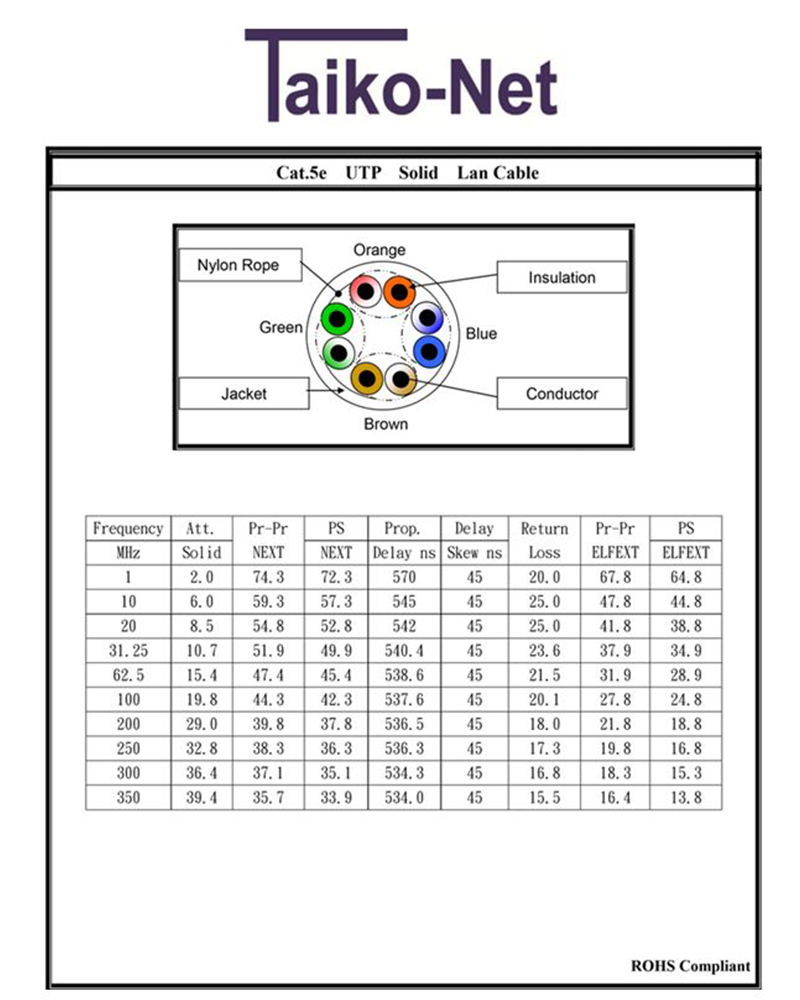

ساختار
